Rady pro nákup nabíjecích kabelů pro elektromobily
Je třeba rozumět dvěma pojmům - typ 1 a typ 2.
Vozidlo má buď nabíjecí konektor typu 1, nebo typu 2. Zjistěte v návodu k obsluze svého vozidla, který typ potřebujete.
Můžete se také podívat na zásuvku vozidla, zásuvky se liší počtem pinů (kolíků):
- Zásuvky typu 1 mají 5 pinů
- Zásuvky typu 2 mají 7 pinů
|
|
|
|

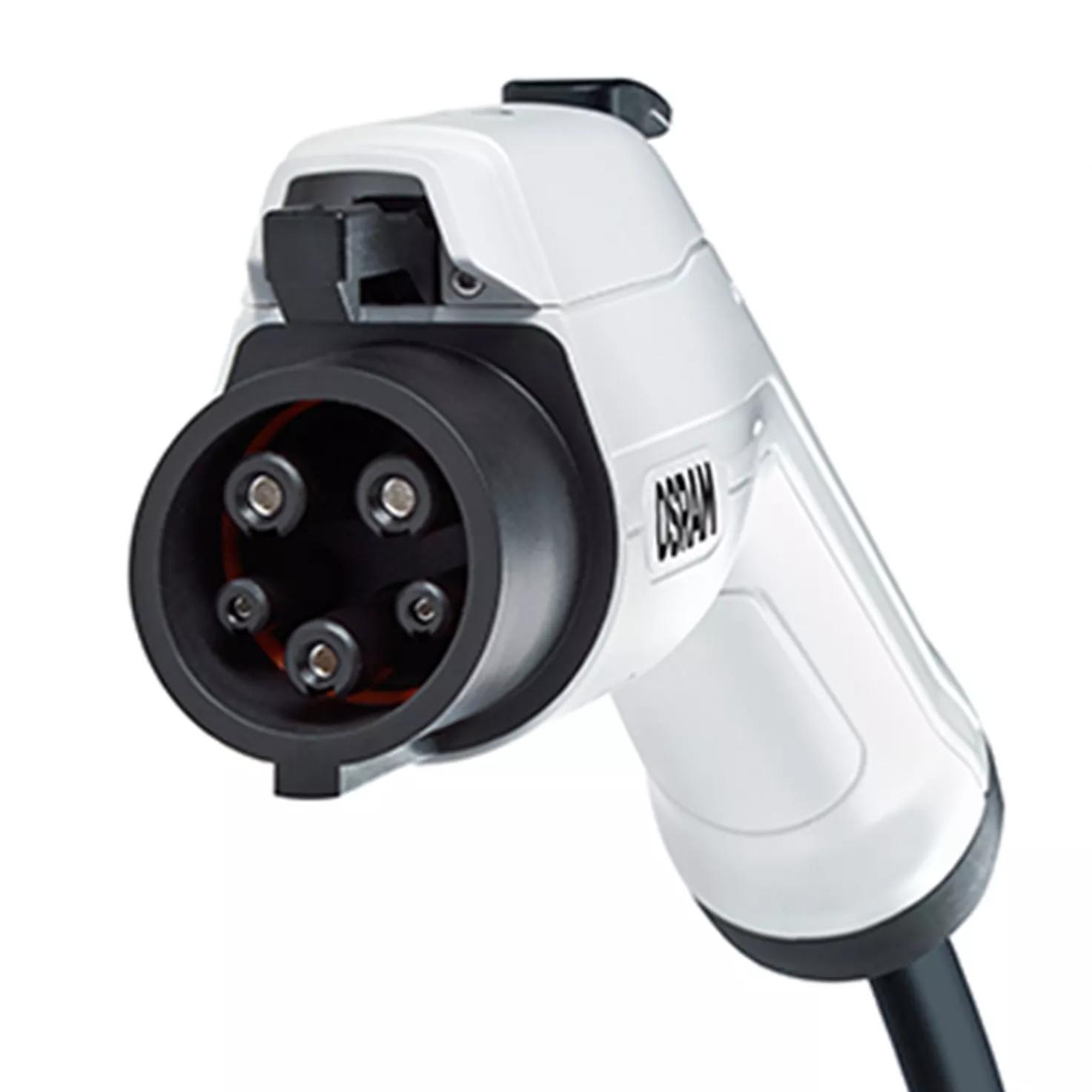

Typ 1, 5 pin |

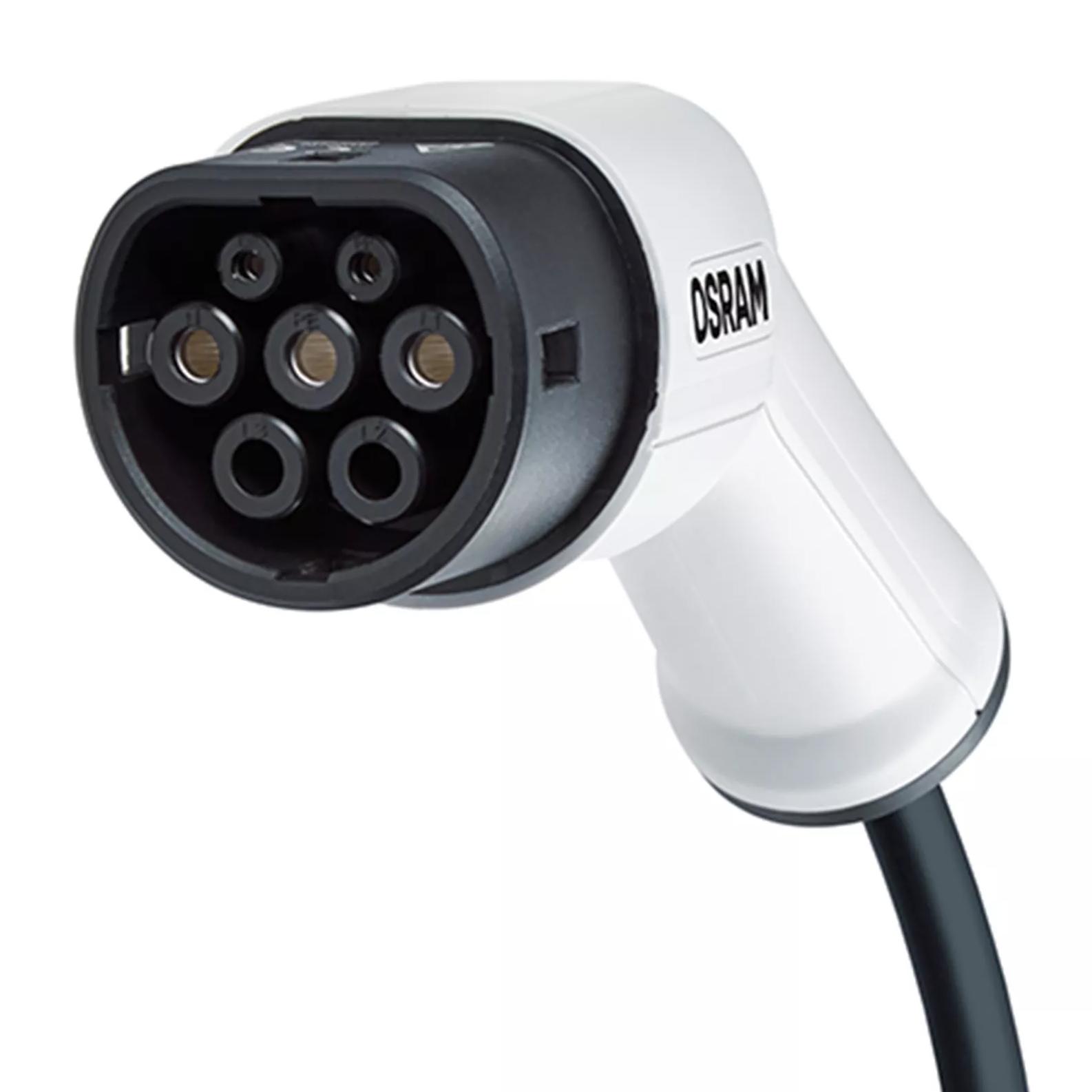

type 2, 7 pin |
Druhá zástrčka na nabíjecím kabelu je určena pro nabíjecí stanici. Veřejné dobíjecí stanice používají zástrčku typu 2 nebo mají k dobíjecí stanici připojený vázaný kabel. Nabíjecí stanice pro elektromobily v domácnostech budou rovněž typu 2. Z tohoto důvodu mají všechny naše kabely konektor typu 2 pro konec kabelu do nabíjecí stanice.
Když se podíváte na popis kabelu, je v něm nejprve uvedena zástrčka pro nabíjecí stanici a až poté zástrčka pro vozidlo.
- Máte doma dobíjecí stanici?
- Využíváte veřejná dobíjecí místa?
- Chcete nabíjet přes standardní tří kolíkovou zástrčku?
Samozřejmě, že odpovědí mohou být nakonec všechny tři možnosti.
Pokud si však myslíte, že budete nabíjet doma nebo v kanceláři a nemáte k dispozici speciální nabíjecí místo pro elektromobily, budete potřebovat kabely, které umožňují nabíjení přes standardní 3kolíkovou zástrčku. Tyto kabely jsou známé jako přenosné nabíjecí kabely. Jednoduše vyberte kabel s typem konektoru, který odpovídá nabíjecí zásuvce vašeho vozidla - typ 1 nebo typ 2.
Pokud nabíjíte z domova nebo v práci s vyhrazenou nabíjecí stanicí pro elektromobily a využíváte veřejné nabíjecí stanice, potřebujete také více informací o rychlosti nabíjení - viz také otázka 3 níže.
|
|
|
|

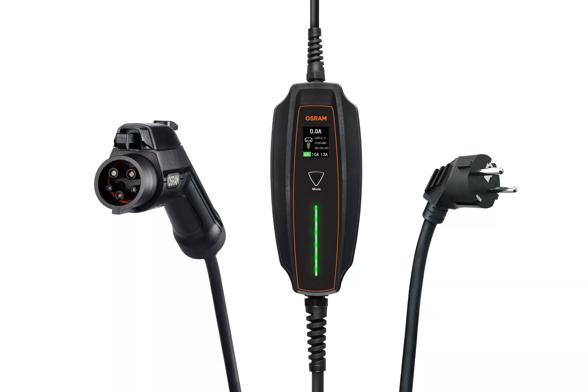

Přenosné nabíjecí kabely type 1 zástrčka do vozu, |

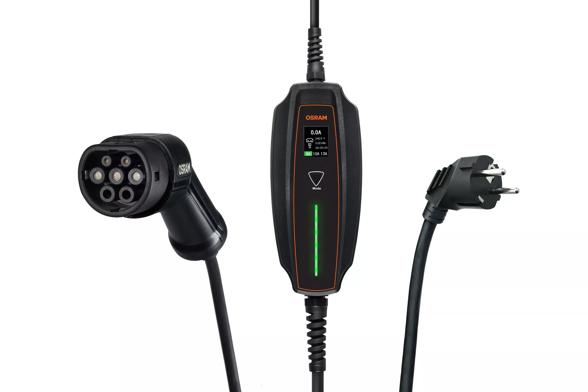

Přenosné nabíjecí kabely type 2 zástrčka do vozu, |
Systém řízení baterie vozidla (BMS)
Různá nabíjecí místa mají různé zdroje napájení, např:
- Napájení domácnosti, které má většina z nás doma, je jednofázové - dodává až 3,6 kW.
- Instalací nabíjecího wallboxu v domácnosti lze jednofázový výkon zvýšit až na 7,2 kW.
- Komerční napájení je známé jako třífázové. Vychází z napájení střídavým proudem a zvyšuje nabíjecí výkon až na 22 kW.
- Obvykle každé nabíjecí místo s výkonem nad 22 kW bude mít stejnosměrné napájení (DC). Rychlosti se liší a jsou klasifikovány jako rychlonabíjecí místa (např. 50 kW, 150 kW). Většina stejnosměrných nabíjecích míst má upoutané kabely, aby byla zajištěna jejich kompatibilita s vyššími rychlostmi nabíjení. Proto musíte používat kabel připojený k nabíjecímu bodu.
Systém řízení baterie (BMS) vozidla určuje, které rychlosti nabíjení jsou kompatibilní. Systém BMS chrání vozidlo před přebíjením tím, že omezuje rychlost nabíjení tak, aby odpovídala specifikaci nabíjení vozidla.
Nabíjecí stanice na střídavý proud (AC)
Řada nabíjecích kabelů OSRAM pro elektromobily je určena pro nabíjení střídavým proudem až do výkonu 22 kW.
V domácí nabíjecí stanici pro elektromobily je nabíjecí výkon regulován na 3,6 kW a 7,2 kW, což odpovídá výstupnímu výkonu 16 A nebo 32 A. Tyto sazby jsou založeny na jednofázovém (1-fázovém) napájení. Rozdíl mezi nimi je v rychlosti nabíjení - viz příklady v tabulce:
Příklady dob nabíjení pro jednofázové zdroje střídavého proudu | ||
|---|---|---|
| Velikost baterie | 16 A (fáze 1) Nabíjecí kabel EV max. výkon 3,6 kWh | 32 A (fáze 1) Nabíjecí kabel EV max. výkon 7,2 kWh |
| 30kWH | 8 hodin | 4 hodin |
| 60kWH | 16 hodin | 8 hodin |
| 90kWH | 24 hodin | 12 hodin |
Výběr správného kabelu pro rychlé nabíjení je zásadní pro zajištění vyšší rychlosti nabíjení. Použití 16A kabelu s 32A nabíjecím bodem omezuje rychlost nabíjení na 3,6 kW, protože systém BMS vozidla řídí proces nabíjení, aby chránil vozidlo.
Možnosti kabelu OSRAM, pokud máte jednofázovou domácí nabíječku 16A s maximálním výkonem 3,6 kW.
|
|
|
|
16A dobíjecí kabely s typem 1 zásuvky na voze |

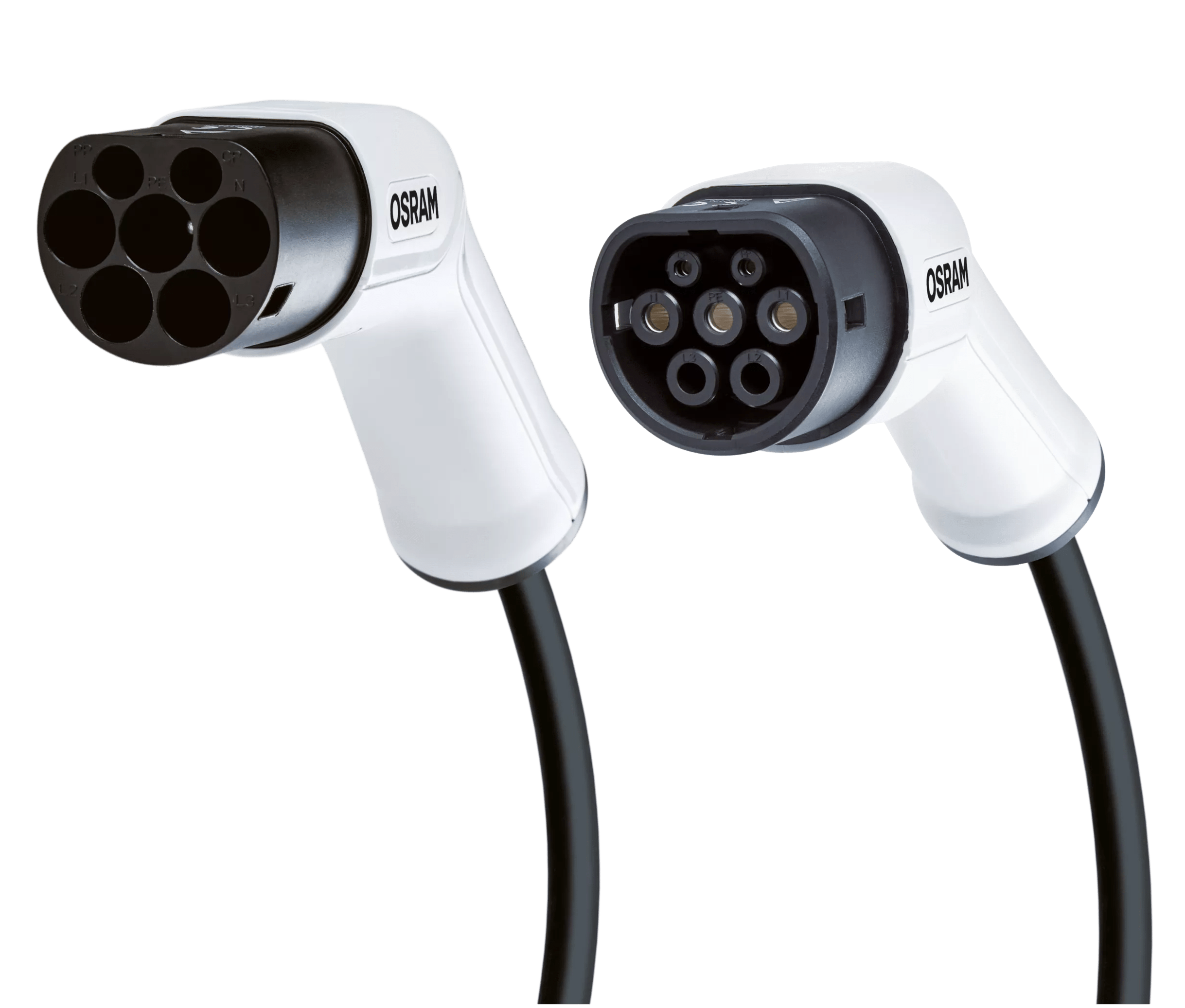

16A dobíjecí kabely s typem 2 zásuvky na voze |
Možnosti kabelu OSRAM, pokud máte jednofázovou 32A domácí nabíjecí stanici s maximálním výkonem 7,2 kW nebo chcete v budoucnu využívat rychlejší tarify domácího nabíjení.
|
|
|
|

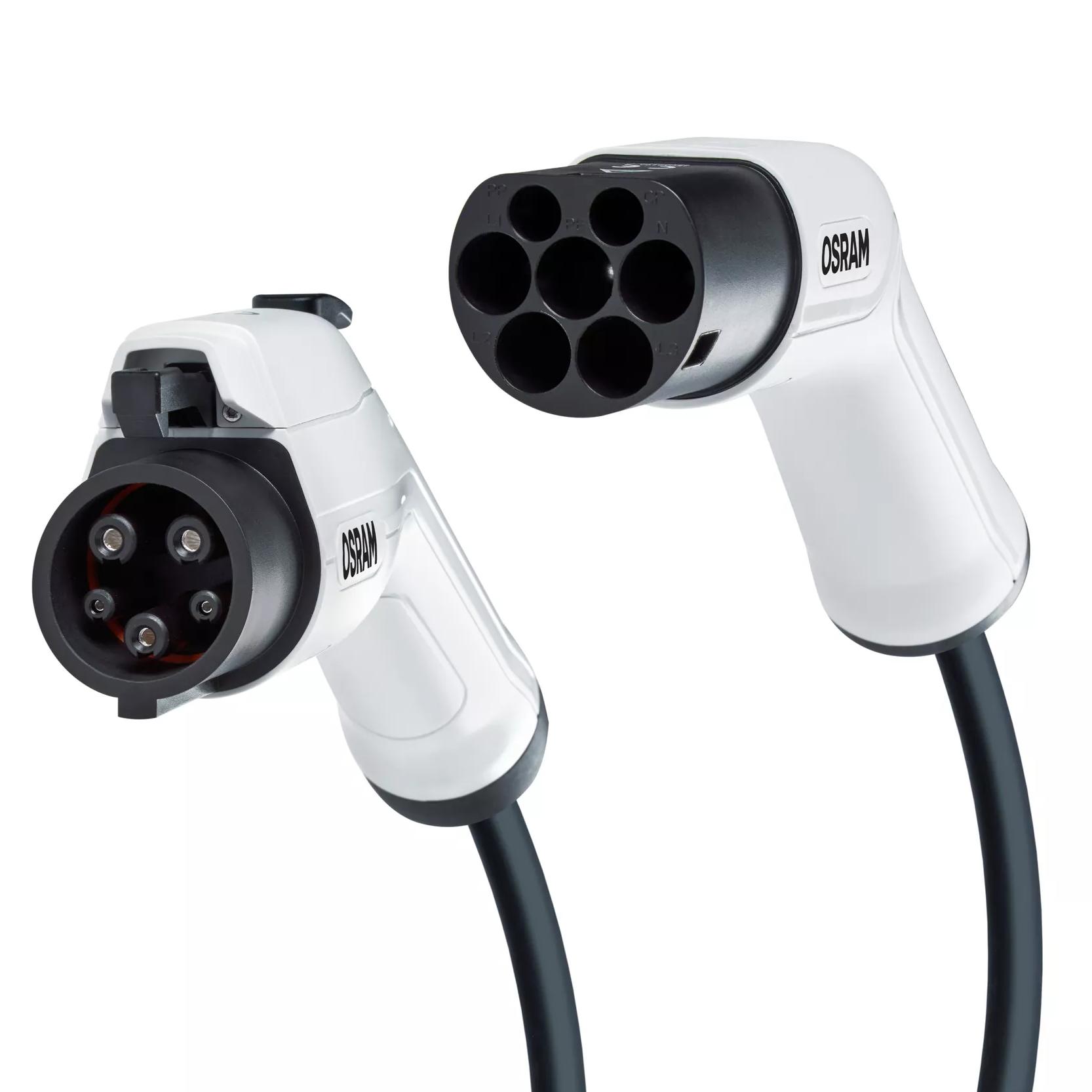

32A dobíjecí kabely s typem 1 zásuvky na voze |
32A dobíjecí kabely s typem 2 zásuvky na voze |
Pokud máte možnost nabíjet i v práci, označuje se tato možnost jako třífázové napájení z komerčního sektoru. Vychází z napájení střídavým proudem a zvyšuje rychlost nabíjení až na 22 kW, což je 3x rychlejší než jednofázové, tedy 3x rychlejší nabíjení. Pokud chcete využít zvýšenou rychlost nabíjení komerčního střídavého zdroje, budete potřebovat 32A třífázový (3fázový) kabel.
3 phase 32A charging cable with a Type 2 vehicle plug
Ať už potřebujete náhradní kabel nebo nový kabel, doporučujeme vám vybrat ten nejlepší produkt, abyste mohli využít rychlejší nabíjení, které máte k dispozici, protože úspora času nabíjení je významná.
Příklady dob nabíjení pro jednofázové a třífázové zdroje střídavého proudu | |||
|---|---|---|---|
| Velikost baterie | 16 A (fáze 1) Nabíjecí kabel pro elektromobily max. výkon 3,6 kWh | 32 A (fáze 1) nabíjecí kabel EV max. výkon 7,2 kWh | 32 A (fáze 3) nabíjecí kabel EV max. výkon 7,2 kWh |
| 30kWH | 8 hodin | 4 hodin | 1,5 hodin |
| 60kWH | 16 hodin | 8 hodin | 3 hodin |
| 90kWH | 24 hodin | 12 hodin | 4,5 hodin |
